Înțelegerea pompei cu piston triplex: o centrală industrială
În lumea transferului de fluide de înaltă presiune, pompa cu piston triplex reprezintă o piatră de temelie a fiabilității inginerești. Spre deosebire de pompele centrifuge standard care se bazează pe viteza pentru a deplasa fluidele, aceste mașini cu deplasare pozitivă folosesc acțiunea mecanică a trei piston-piston alternativi pentru a crea un debit constant, de înaltă presiune. Termenul de triplex se referă în mod specific la configurația cu trei cilindri, care este o alegere de design înrădăcinată în necesitatea echilibrului mecanic și a reducerii pulsațiilor de presiune. Aceste pompe sunt esențiale în mediile în care fluidul trebuie deplasat împotriva rezistenței semnificative, cum ar fi injecția în puțuri adânci, curățarea la presiune înaltă și fracturarea hidraulică.

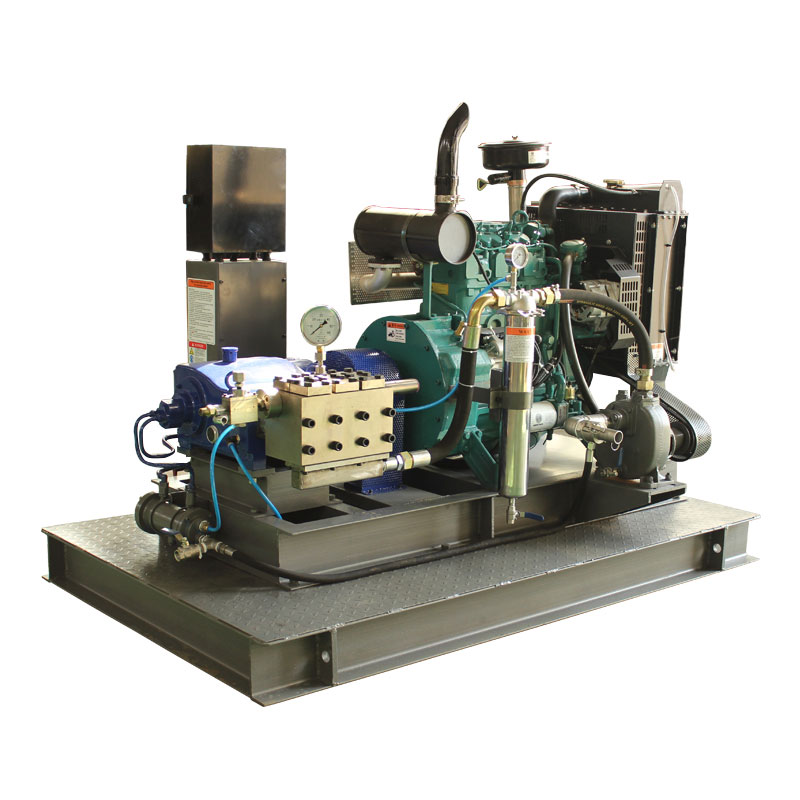

Cererea pentru aceste sisteme necesită adesea surse independente de energie, ceea ce duce la dezvoltarea Pompă cu piston triplex diesel . Îmbinând avantajele mecanice robuste ale unui cap triplex cu cuplul mare și portabilitatea unui motor diesel, industriile pot funcționa în locații îndepărtate unde infrastructura electrică este inexistentă. Această explorare detaliată acoperă nuanțele mecanicii lor interne, fizica deplasării fluidelor și standardele operaționale necesare pentru a menține aceste unități de înaltă performanță pe o durată lungă de viață.
Pentru a aprecia cu adevărat designul triplex, trebuie să ne uităm la evoluția tehnologiei pompelor. Pompele simple sau duplex suferă adesea de efecte semnificative de „ciocan de berbec” și de debite neuniforme. Prin introducerea unui al treilea piston, sincronizarea curselor de descărcare se suprapune într-un mod care creează o ieșire mult mai lină. Această stabilitate este critic pentru protejarea conductelor din aval și asigurarea longevității etanșărilor și supapelor interne ale pompei.
Componentele de bază ale unei pompe cu piston triplex
O pompă cu piston triplex este împărțită în două secțiuni principale: partea de putere și partea de fluid. Fiecare secțiune joacă un rol vital în transformarea energiei de rotație în presiune hidraulică liniară.
Sfârșitul puterii
Capatul de putere este inima mecanică care conduce mișcarea alternativă. De obicei, constă dintr-un arbore cotit, biele și traverse. Arborele cotit transformă mișcarea circulară a motorului sau a motorului într-o mișcare înainte și înapoi. Deoarece arborele cotit are trei tranziții compensate cu 120 de grade, cele trei pistonuri funcționează într-o secvență eșalonată. Acest offset este secretul profil de curgere continuu asociat cu sistemele triplex.
Capătul fluidului
Capătul fluid este locul unde are loc pomparea efectivă. Conține colectorul pompei, pistonii și ansamblurile supapelor. Pistonurile, adesea realizate din ceramică de înaltă rezistență sau oțel inoxidabil cu acoperiri specializate, alunecă în și din camera de fluid. Spre deosebire de o pompă cu piston, în care o etanșare se mișcă odată cu pistonul, o pompă cu piston folosește etanșări staționare de înaltă presiune prin care glisează pistonul. Acest design permite presiuni de lucru semnificativ mai mari , depășind adesea câteva mii de lire sterline pe inch pătrat.
- Supape de aspirație: Acestea permit fluidului să intre în cameră în timpul cursei de retragere.
- Supape de refulare: Acestea se deschid în timpul cursei înainte pentru a împinge fluidul în sistem.
- Ambalaj piston: Etanșarea critică care împiedică scurgerea fluidului înapoi în partea de alimentare.
- Colector: Conducta internă care distribuie fluidul către fiecare dintre cei trei cilindri.
Fluxul de lucru mecanic: cum funcționează
Funcționarea unei pompe cu piston triplex urmează un ciclu strict în patru etape pentru fiecare dintre cei trei cilindri ai săi. Deoarece aceste cicluri sunt eșalonate, pompa furnizează un flux aproape constant de fluid sub presiune.
- Cursa de aspirare: Pe măsură ce arborele cotit se rotește, biela trage pistonul înapoi. Acest lucru creează un vid în interiorul cilindrului. Presiunea atmosferică (sau presiunea de alimentare) forțează supapa de aspirație să se deschidă, umplând camera cu fluid.
- Tranziție: Odată ce pistonul atinge poziția maximă înapoi, supapa de aspirație se închide din cauza tensiunii arcului și a modificării inițiale a presiunii.
- Cursa de descărcare: Arborele cotit își continuă rotirea, împingând pistonul înainte în camera plină cu lichid. Deoarece fluidul este aproape incompresibil, presiunea crește rapid.
- Ejectie: Când presiunea internă depășește presiunea din conducta de refulare, supapa de refulare este deschisă forțat. Pistonul împinge fluidul în afara colectorului și în linia de aplicare.
Într-o pompă cu piston triplex diesel, acest ciclu poate avea loc de sute de ori pe minut. Viteza motorului diesel este adesea controlată printr-o cutie de viteze sau curea de transmisie pentru a se potrivi cu cerințele specifice de debit ale sarcinii. The randamentul volumetric dintre aceste pompe este remarcabil de mare, depășind adesea 90 la sută, ceea ce înseamnă că aproape tot fluidul care intră în cameră este descărcat cu succes la presiune.
Specificații tehnice și măsurători de performanță
Selectarea pompei potrivite necesită o înțelegere a modului în care aportul mecanic se traduce în puterea hidraulică. Următorul tabel ilustrează relația tipică de performanță în sistemele triplex de calitate industrială.
| Parametru | Unități metrice | Impact operațional |
| Debitul | Litri pe minut (LPM) | Determină viteza operației. |
| Presiune maximă | Bar / PSI | Determină forța disponibilă pentru sarcină. |
| Viteza de intrare | RPM | Afectează rata de uzură a garniturilor și supapelor. |
| Diametrul pistonului | Milimetri (mm) | Un diametru mai mare crește debitul, dar necesită mai mult cuplu. |
Inginerii trebuie să echilibreze acești factori. De exemplu, creșterea diametrului pistonului va oferi mai mult volum, dar motorul diesel trebuie să fie capabil să ofere cuplul necesar pentru a depăși rezistența la acea suprafață mai mare. Acesta este motivul pentru care motoarele diesel sunt favorizate; curbele de cuplu ale acestora sunt potrivite ideal pentru sarcinile grele, pulsatorii ale unei pompe triplex.
Avantajul propulsiei diesel în sistemele Triplex
În timp ce motoarele electrice sunt comune în setările staționare din fabrică, pompa triplex cu motor diesel este standardul pentru aplicațiile mobile și robuste. Există mai multe motive tehnice pentru această preferință.
Portabilitate și autonomie
În câmpurile petroliere, șantierele miniere sau proiectele de construcție la scară largă, accesul la o rețea electrică de înaltă tensiune este adesea limitat. Un motor diesel oferă o sursă de energie autonomă care poate funcționa ore întregi cu un singur rezervor de combustibil. Această autonomie este vitală pentru unitățile de intervenție în situații de urgență, cum ar fi sistemele de stingere a incendiilor de înaltă presiune sau instalațiile mobile de hidro-demolare.
Controlul vitezei variabile
Motoarele diesel oferă un control excelent al vitezei variabile prin intermediul clapetei de accelerație. Deoarece debitul unei pompe volumetrice este direct proporțional cu turația sa, operatorul poate reglați fin ieșirea pompei prin simpla ajustare a turatiei motorului. Acest lucru elimină nevoia de convertizoare de frecvență variabilă (VFD) costisitoare necesare motoarelor electrice din domeniu.
Durabilitate în medii dure
Motoarele diesel industriale sunt construite pentru a rezista la praf, umiditate și fluctuații extreme de temperatură. Atunci când este asociată cu o pompă triplex cu un carter robust din fontă și un capăt de fluid din oțel inoxidabil, mașina rezultată este capabilă să funcționeze 24/7 în cele mai ostile climate de pe Pământ.
Protocoale de întreținere pentru longevitate
Longevitatea unui sistem de înaltă presiune depinde în întregime de rigoarea programului său de întreținere. Deoarece pistonurile și etanșările sunt supuse frecării constante și ciclurilor de înaltă presiune, acestea sunt considerate „articole de uzură”.
- Lubrifiere: Capul de putere necesită ulei de transmisie de înaltă calitate. Monitorizarea așchiilor de metal în ulei poate furniza o avertizare timpurie a defecțiunii rulmentului.
- Inspecția sigiliului: Garniturile pistonului trebuie inspectate pentru scurgeri. O mică picurare este adesea intenționată pentru răcire, dar scurgerile excesive indică necesitatea înlocuirii.
- Loc de supapă: În timp, supapele și scaunele pot deveni scăpate sau „spălate”. Inspecția regulată asigură că pompa își menține eficiența volumetrică.
- filtrare: Fluidul care intră în pompă trebuie să fie lipsit de particule mari. Solidele abrazive pot zgâria pistonurile și pot distruge etanșările de înaltă presiune în câteva ore.
Prin implementarea unei strategii de întreținere proactivă, operatorii pot realiza mii de ore de serviciu înainte de a necesita o revizie majoră. Acest lucru este deosebit de important pentru unitățile alimentate cu motorină, unde timpul de nefuncționare poate duce la pierderi financiare semnificative în operațiunile pe teren.
Aplicații industriale comune
Versatilitatea designului triplex îi permite să deservească o gamă variată de industrii. Capacitatea sa de a manipula diferite fluide - de la apă și ulei la substanțe chimice și suspensii - îl face un instrument indispensabil.
Industria petrolului și gazelor
În sectorul din amonte, pompele triplex sunt utilizate pentru stimularea puțurilor, injectarea cimentului și eliminarea apei produse. Capacitățile de înaltă presiune permit operatorilor să depășească presiunea naturală a rezervoarelor subterane adânci.

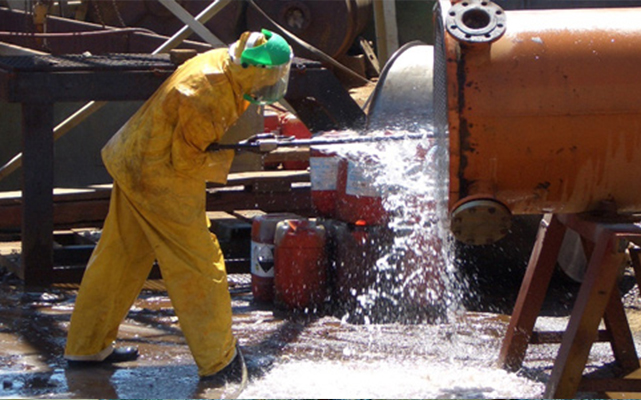

Curățare industrială și hidro-demolare

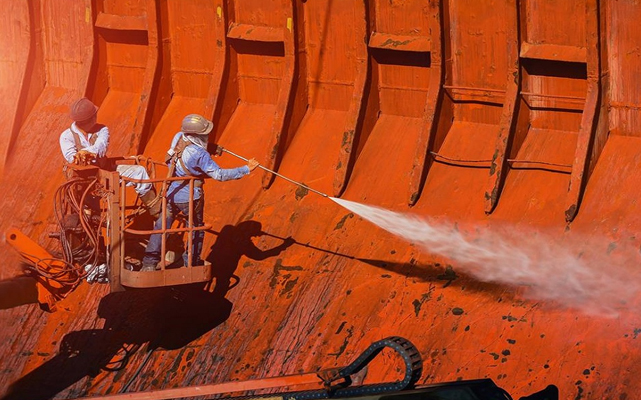

Jetul de apă la presiuni care depășește 1.000 de bari poate tăia betonul sau bandă vopsea de pe corpurile navei. Debitul constant al unei pompe triplex asigură că unealta de tăiere rămâne eficientă fără explozia care ar apărea cu un design mai mic al pompei.
Irigații agricole și injecție chimică
Pentru agricultura pe scară largă, aceste pompe pot muta apa pe distanțe mari sau pot injecta îngrășăminte în liniile de irigare cu o precizie extremă. Durabilitatea variantei cu motor diesel o face ideală pentru utilizare în câmpuri îndepărtate.
Provocări tehnice și soluții
Niciun sistem mecanic nu este lipsit de provocări. Pentru pompele triplex, problemele principale implică cavitația și controlul pulsațiilor.
Cavitația apare atunci când presiunea de aspirație este prea scăzută, determinând formarea de bule de vapori și apoi prăbușirea violentă împotriva componentelor pompei. Acest lucru poate fi prevenit prin asigurarea unei înălțimi de aspirație netă pozitivă (NPSH) adecvată și prin utilizarea pompelor de amplificare dacă rezervorul de alimentare este situat departe de unitatea principală.
Pulsatie este o caracteristică inerentă a pompelor alternative. În timp ce trei cilindri reduc acest lucru în mod semnificativ în comparație cu unul sau doi, rămân unele vibrații. Pentru a rezolva acest lucru, inginerii instalează amortizoare de pulsații - vase umplute cu gaz care absorb vârfurile de presiune și asigură un flux și mai fluid către echipamentul din aval.
Întrebări frecvente (FAQ)
Î1: De ce sunt folosite trei piston în loc de două sau patru?
A1: Trei plonjere oferă cel mai bun echilibru între simplitatea mecanică și netezimea curgerii. Decalajul de 120 de grade asigură că cel puțin un piston este întotdeauna într-o fază de descărcare, minimizând „punctele moarte” de presiune care apar în pompele duplex.
Î2: Care este diferența dintre o pompă cu piston și o pompă cu piston?
A2: Într-o pompă cu piston, etanșarea este atașată de pistonul în mișcare și se freacă de peretele cilindrului. Într-o pompă cu piston, etanșarea (ambalajul) este staționară în capul pompei, iar pistonul neted alunecă prin acesta. Pompele cu piston sunt în general preferate pentru presiuni mai mari.
Î3: Cum știu când ambalajul trebuie înlocuit?
A3: O creștere a scurgerilor de apă din orificiile de evacuare sau o scădere vizibilă a presiunii de refulare indică de obicei că garnitura este uzată. Monitorizarea regulată a ratei de „plângere” este cel mai bun instrument de diagnosticare.
Î4: Poate o pompă triplex să funcționeze uscat?
R4: Nu. Funcționarea unei pompe cu piston fără lichid va cauza supraîncălzirea și defectarea garniților aproape instantaneu din cauza lipsei de lubrifiere și răcire furnizate de mediul pompat.
Î5: Care sunt beneficiile unui motor diesel față de un motor electric pentru aceste pompe?
A5: Motoarele diesel oferă portabilitate totală, cuplu mare la viteze mici și capacitatea de a varia cu ușurință debitul pompei prin reglarea turației pe minut a motorului, fără a avea nevoie de controlere electrice complexe.
